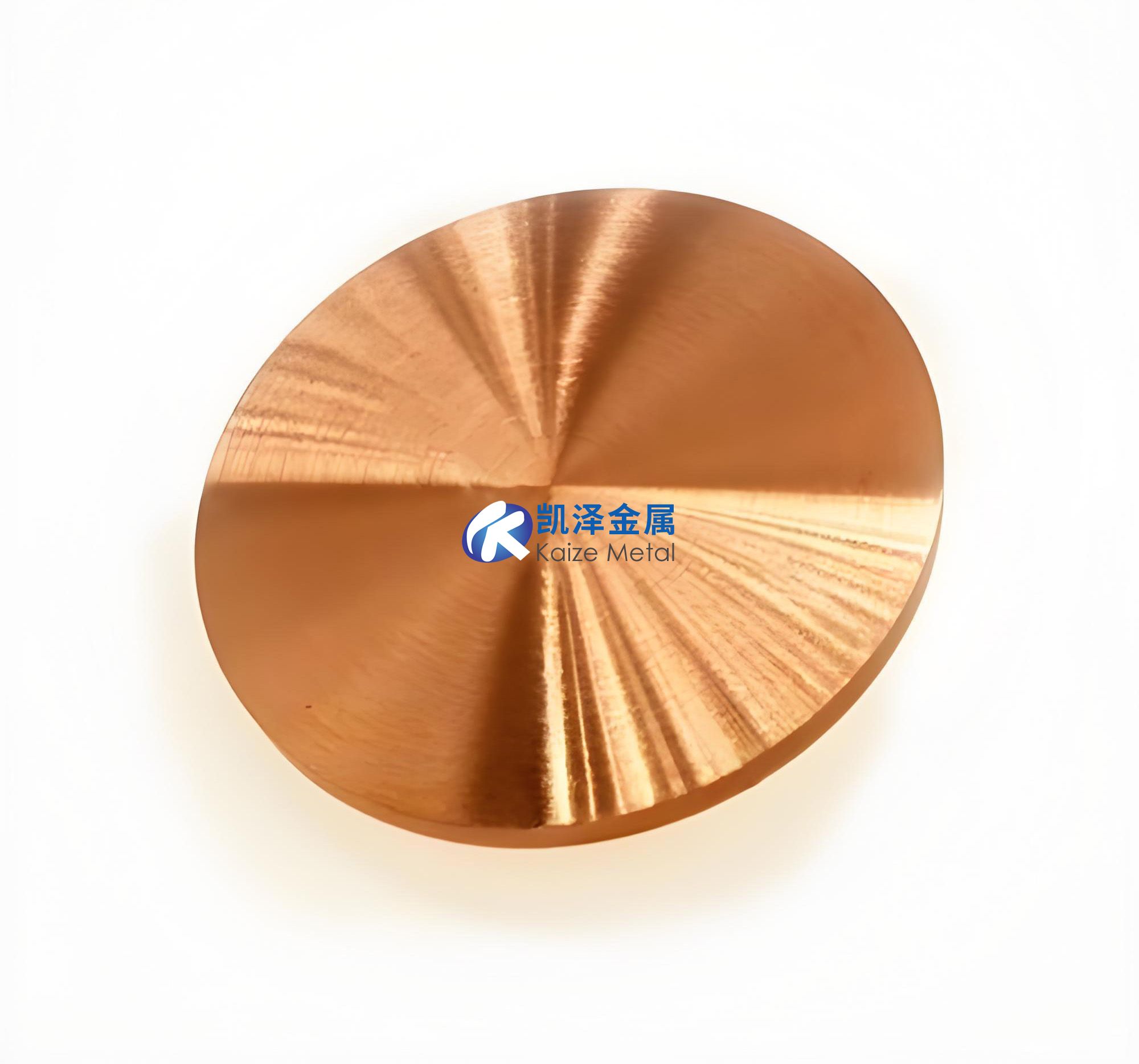

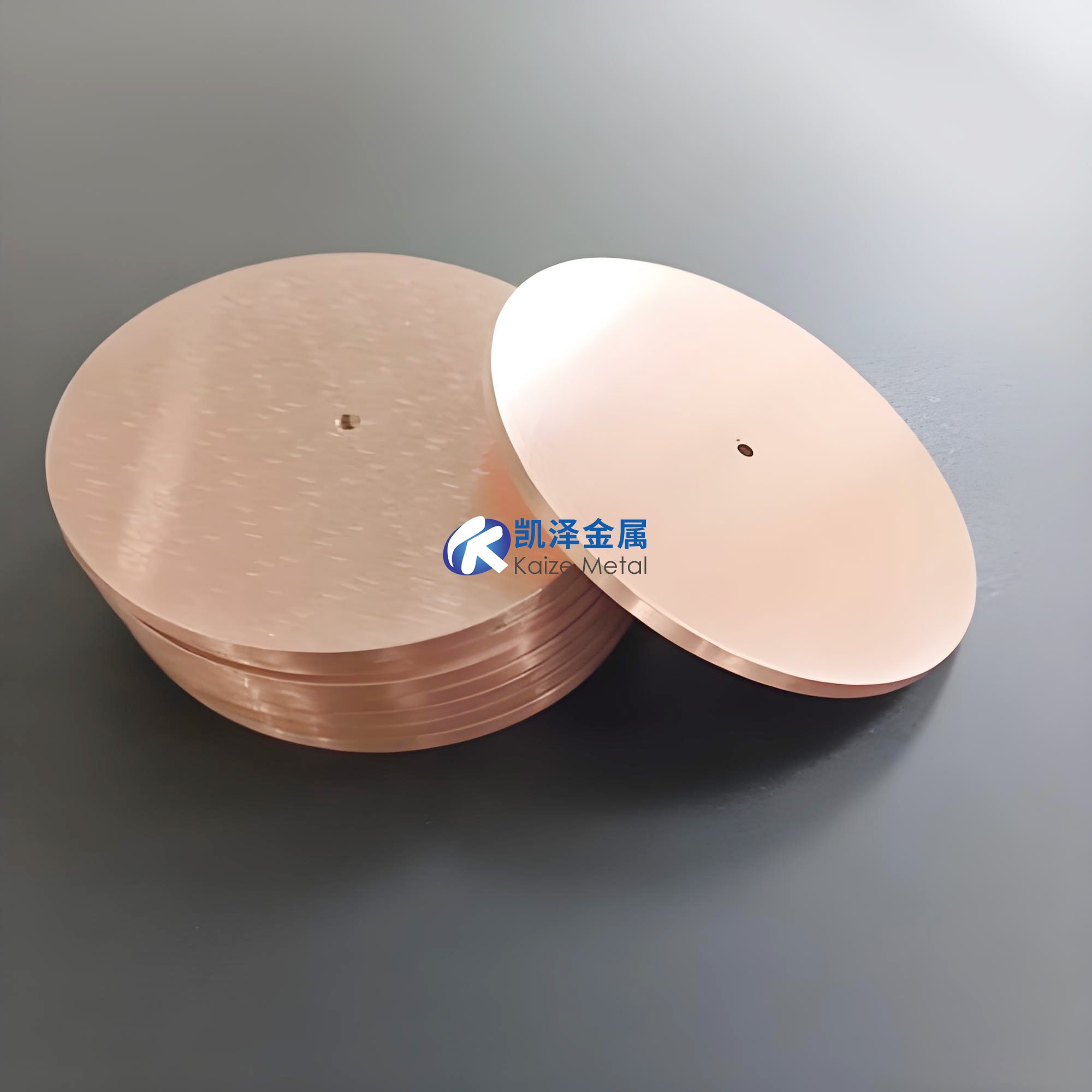

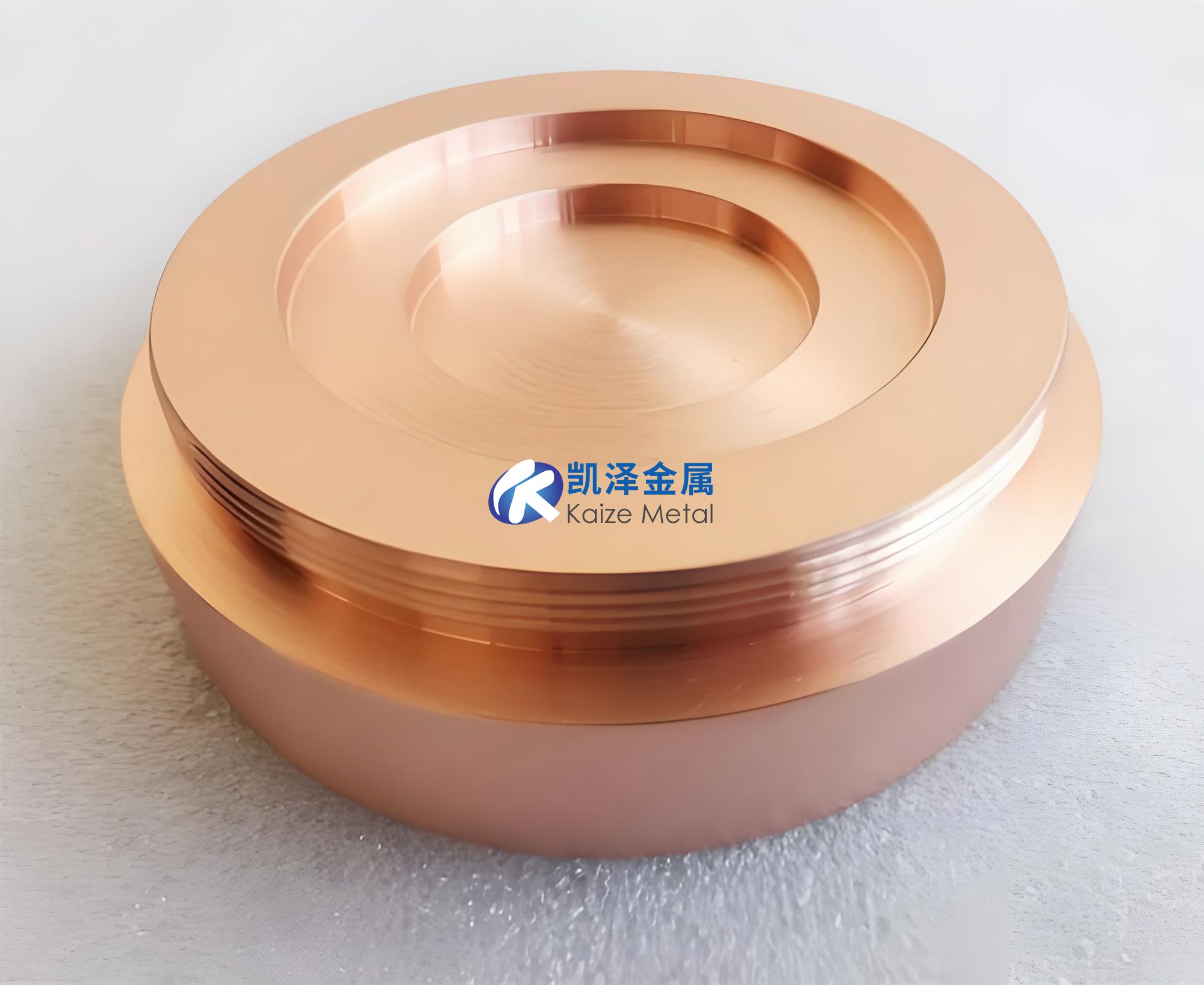

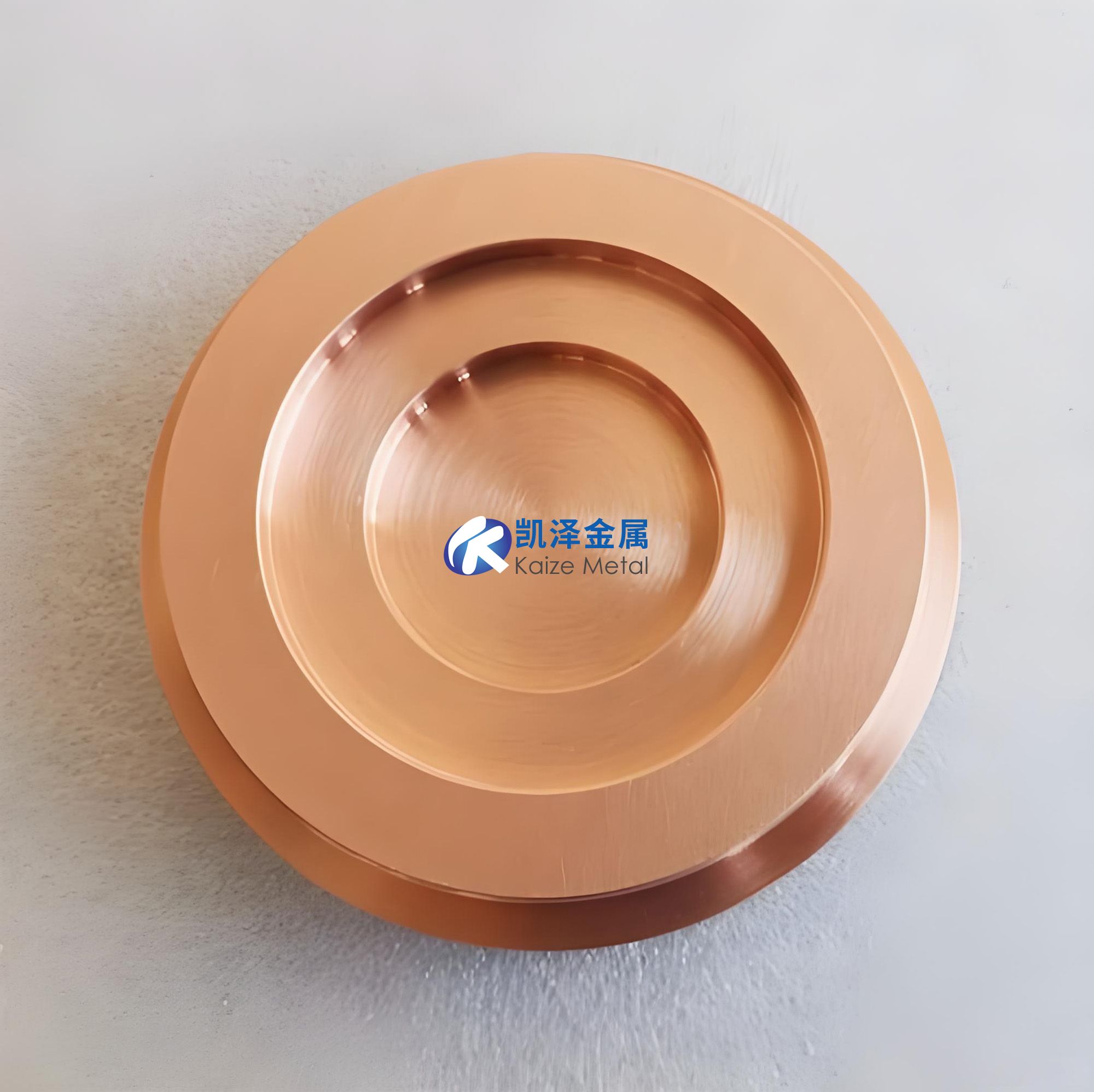

銅靶材作為物理氣相沉積（PVD）工藝的核心耗材，是半導體芯片制造中金屬互連技術的基石。憑借其卓越的導電性、抗電遷移能力和與先進工藝的兼容性，高純銅靶材已成為130納米以下技術節點，尤其是先進制程中不可或缺的關鍵材料。它通過濺射形成納米級薄膜，直接決定了芯片內部數以百億計晶體管之間“連線”的性能、可靠性與集成密度。
一、 定義與材質
定義：
半導體芯片制造用銅靶材，特指純度極高（通常≥99.999%，即5N）、微觀組織高度均勻，專用于磁控濺射等PVD工藝的銅質濺射源材料。在超高真空環境下，高能離子轟擊靶材表面，使銅原子被濺射并沉積在硅晶圓上，形成芯片內部所需的導電薄膜，如互連導線、電極接觸層等。
主要材質：
超高純銅：是當前主流，純度要求從5N (99.999%) 至6N (99.9999%)。主要用于90-45納米及以上技術節點的互連種子層。
銅合金：為滿足更先進制程的需求而開發。
銅錳合金：用于45納米以下先進節點。添加錳元素可在后續工藝中形成自擴散阻擋層，有效防止銅原子向硅襯底或介質層中擴散，是解決銅互連關鍵技術難題的材料。
其他特種銅合金：針對三維集成等特定需求，例如研究中的銅鎳、銅錫等合金，以調整薄膜的電阻、應力或熱穩定性。
二、 關鍵性能特點
半導體制造對銅靶材的要求達到極致，任何微小缺陷都可能導致整片晶圓失效。其核心特點可概括為 “超高純”、“超均勻”、“超精密”。
| 性能維度 | 具體要求與描述 | 對芯片制造的影響 |
| 極致純度 | 主體純度必須達到5N (99.999%) 至6N (99.9999%)。關鍵雜質如氧含量需≤10ppm，堿金屬、過渡金屬等總量需控制在ppm甚至ppb級。 | 微量雜質會充當電荷陷阱或散射中心，導致薄膜電阻率升高、電遷移加劇，引起電路開路、短路或性能衰退。 |
| 精細的微觀組織 | 晶粒尺寸細小均勻，通常要求≤50μm，先進產品要求更細。需避免異常晶粒長大，并要求特定的晶體取向（織構）以優化薄膜性能。 | 均勻細小的晶粒是獲得厚度均一、表面平整、電性能一致薄膜的前提。組織不均會導致濺射速率波動和薄膜缺陷。 |
| 優異的物理性能 | 高致密度（接近理論密度8.92g/cm3）、低氣體含量、高電導率（≥101% IACS）。 | 高致密度確保濺射穩定，減少顆粒污染；高電導率直接降低互連線的電阻-電容延遲，提升芯片運算速度。 |
| 完美的幾何與界面質量 | 極高的尺寸精度與表面光潔度，與無氧銅背板的焊接（綁定）要求接近100%結合率，界面無空洞、熱阻低。 | 保證靶材在濺射設備中安裝精確、散熱良好，防止因熱應力開裂或脫落導致生產中斷。 |
三、 主要執行標準
半導體銅靶材的生產與認證遵循極其嚴苛的標準體系。
企業定制標準：芯片制造巨頭（如臺積電、英特爾、三星）的內部認證標準是最高要求。這些標準遠超公共標準，涵蓋從原料溯源、全流程雜質監控到最終薄膜電性測試的全方位驗證，認證周期長達1-2年。
國家與行業指導規范：作為產品質量的基礎門檻。例如，中國《河南省重點新材料首批次應用示范指導目錄（2025版）》中明確列出了“高純度銅靶材”的性能指標，可作為行業參考。
通用基礎標準：涉及材料基礎性能的測試方法標準，如密度、電導率、化學成分分析標準（ASTM, GB等）。
四、 加工工藝、關鍵技術及流程
高品質半導體銅靶材的制造是冶金、精密加工和潔凈技術的集大成者。
1. 核心加工流程：
高純陰極銅 → 多次電解/區域熔煉提純（至6N）→ 真空熔煉鑄造 → 熱機械加工（鍛造、熱軋）→ 多道次冷軋與中間退火 → 最終熱處理（再結晶退火）→ 精密機械加工（切割、銑面）→ 背板焊接（與無氧銅背板擴散焊）→ 超精密拋光與清洗 → 全指標檢測與超凈包裝。
2. 關鍵技術環節：
超高純冶煉技術：采用電子束熔煉（EBM） 或多次真空區域熔煉，在真空環境下有效揮發去除低沸點雜質，是實現6N級純度的核心。
微觀組織調控技術：通過精確控制塑性變形量（如90%壓下率）和再結晶退火溫度（如超高純銅200-250℃，銅錳合金450-480℃），獲得細小、等軸、均勻的晶粒組織，并抑制異常晶粒長大。
靶材綁定技術：采用高溫真空擴散焊，確保銅靶與背板實現完全的冶金結合，界面熱導率高，能承受長時間高功率濺射。
全流程潔凈控制：從原料到成品包裝，所有工序均在超凈間進行，嚴防氧、碳、顆粒等污染引入。
五、 具體應用領域
| 應用領域 | 具體功能與作用 | 技術要求與工藝特點 |
| 先進制程銅互連層 | 沉積銅互連線的種子層。在刻蝕好的介質層溝槽中，先濺射一層薄銅種子層，為后續電鍍填充大塊銅提供導電基底。 | 要求薄膜極致均勻、連續、無缺陷，對臺階覆蓋能力要求極高。銅錳合金靶因能形成自阻擋層，成為45nm以下節點的關鍵。 |
| 電極與接觸層 | 用于存儲器件、CMOS器件中的局部互連或接觸孔填充，作為晶體管與互連線之間的電學連接。 | 要求低接觸電阻、良好的熱穩定性以及與硅、鈷、鎢等接觸材料的兼容性。 |
| 半導體封裝與硅通孔 | 1. 硅通孔：在3D封裝中，用于TSV側壁沉積導電層。
| 對薄膜的織構（如納米孿晶銅的(111)取向）、表面粗糙度和低溫鍵合活性有極高要求。 |
| 2. 晶圓級鍵合：濺射納米孿晶銅或納米晶銅薄膜，利用其高表面擴散率和優異的抗電遷移能力，實現低溫（150-200℃）銅-銅直接鍵合，取代傳統焊料，大幅提升互連密度和可靠性。 |
| 高純設備防護 | 在CVD、刻蝕等半導體設備腔室內壁沉積高純銅涂層，作為防護襯里，減少腔體金屬污染，延長維護周期。 | 要求涂層致密、附著牢固、純度與工藝兼容，且易于維護更換。 |
六、 與其他領域用銅靶材的對比分析
| 對比維度 | 半導體芯片制造 | 顯示面板 | 電池與儲能 | 裝飾鍍膜 |
| 核心要求 | 電學性能與可靠性：極致純度、納米級均勻、超低缺陷。 | 大面積均勻性與成本：超大尺寸（旋轉靶）、高沉積速率、良好的導電性。 | 電化學性能與成本：高純度、特定合金成分、高性價比。 | 外觀與耐久性：色彩效果（仿金、古銅）、耐磨、耐腐蝕、成本低。 |
| 典型純度 | 極高（5N-6N+） | 高（4N-5N） | 中高（3N-5N，依電池類型） | 低（3N及以下） |
| 關鍵雜質控制 | 氧（≤10ppm）、堿金屬、放射性元素等，要求最嚴。 | 控制影響導電性的雜質。 | 控制影響循環壽命的有害金屬離子。 | 控制影響色澤和結合力的雜質。 |
| 產品形態 | 高精度平面圓形靶為主（與晶圓尺寸匹配），綁定要求極高。 | 大型平面靶或長旋轉管靶（長度可達3.3米）。 | 平面靶或小型旋轉靶。 | 形態多樣，尺寸靈活。 |
| 技術門檻與成本 | 最高：技術壁壘極高，認證周期長，單靶價值高。 | 高：大型靶材的均勻性控制和綁定是難點。 | 中：性能與成本的平衡是關鍵。 | 低：技術成熟，市場競爭激烈。 |
補充說明：
磁記錄：用于硬盤底層，要求薄膜具有特定的晶體取向和超平滑表面，純度要求低于半導體但高于裝飾。
光伏與光學器件：光伏中用作背電極或透明導電膜組分，要求良好的導電和光反射性；光學中用于紅外反射膜等，對光學常數有特定要求。
電子封裝（非先進封裝）：用于PCB、引線框架等導電膜沉積，更關注沉積效率和成本，純度要求通常為3N-4N。
七、 未來發展新領域與方向
適配超越摩爾定律的異構集成：
隨著芯粒、三維集成成為主流，對互連密度和可靠性的要求呈指數級增長。開發用于超細微間距重布線層、低溫銅-銅混合鍵合的專用銅合金靶材（如優化后的銅錳合金）是核心方向。納米孿晶/納米晶銅靶材因其非凡的鍵合性能，將從研究走向大規模應用。
面向埃米級制程的新材料體系：
當互連線寬逼近1納米，傳統銅的電阻將因尺寸效應急劇上升。探索新型銅基二元或三元合金靶材（如Cu-Ru, Cu-Mo等），在保持銅高電導優勢的同時，進一步強化其抗擴散、抗電遷移能力，并抑制表面散射，是延續摩爾定律的材料學前沿。
面向先進封裝的異形與復合靶材：
針對復雜的2.5D/3D封裝結構，開發非平面、圖案化或梯度復合的銅靶材設計，以實現對深孔、側壁等非理想結構更優的薄膜覆蓋。
綠色智能制造與循環經濟：
建立從制造廢料、廢舊靶材中回收并提純至6N級的閉環技術，對于保障戰略資源供應、降低成本至關重要。
利用人工智能和大數據技術，實現從熔煉到綁定的全流程智能化工藝調控與質量預測，提升高端靶材生產的一致性和良率。
總而言之，半導體芯片制造用銅靶材是信息時代微觀世界的“金屬血脈”。其發展已從單純追求純度，演變為在原子尺度上精準設計成分、織構與界面的系統工程。未來，它將繼續作為支撐算力增長的基石，從二維平面走向三維立體，從單一電學功能走向熱-力-電多功能力學協同，深度融入下一代集成電路技術的創新浪潮。
