寶雞凱澤金屬從以下多個維度對純鈦靶材進(jìn)行系統(tǒng)解析，涵蓋定義、生產(chǎn)工藝、執(zhí)行標(biāo)準(zhǔn)、應(yīng)用領(lǐng)域及選型建議：
一、純鈦靶材定義與核心特性
| 維度 | 說明 |
| 定義 | 以純度≥99.9%的鈦金屬為原料，經(jīng)熔煉、成型加工而成的平面或旋轉(zhuǎn)靶材，用于物理氣相沉積（PVD）。 |
| 與鈦合金靶區(qū)別 | 無添加Al、V等合金元素，保持鈦的本征特性（耐蝕、生物相容），但強(qiáng)度較低。 |
| 關(guān)鍵特性 | - 高純度（99.9%-99.9999%） |
| - 低氧含量（≤300ppm） |
| - 晶粒均勻（≤100μm） |

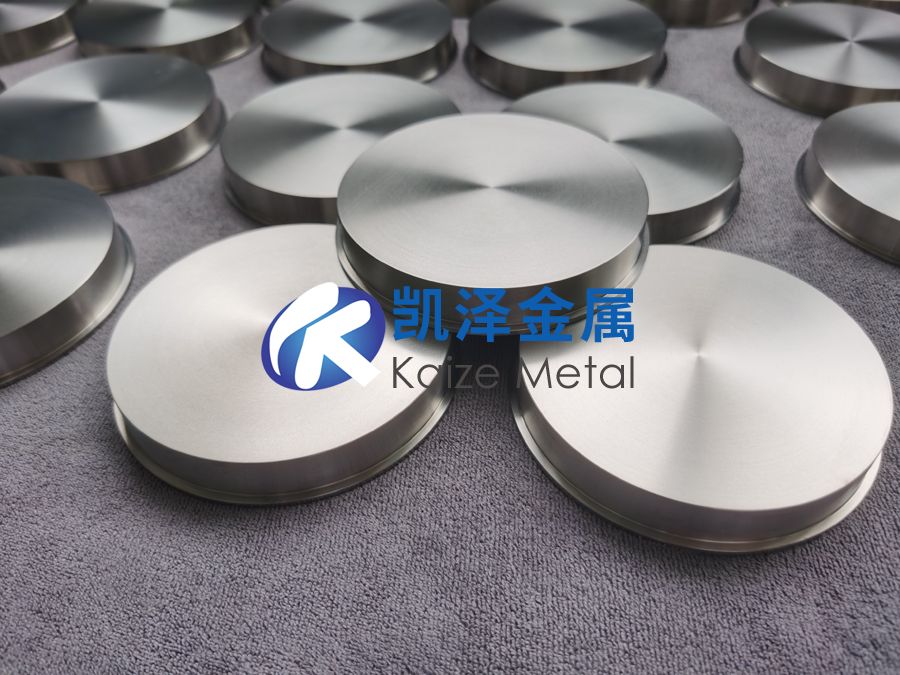

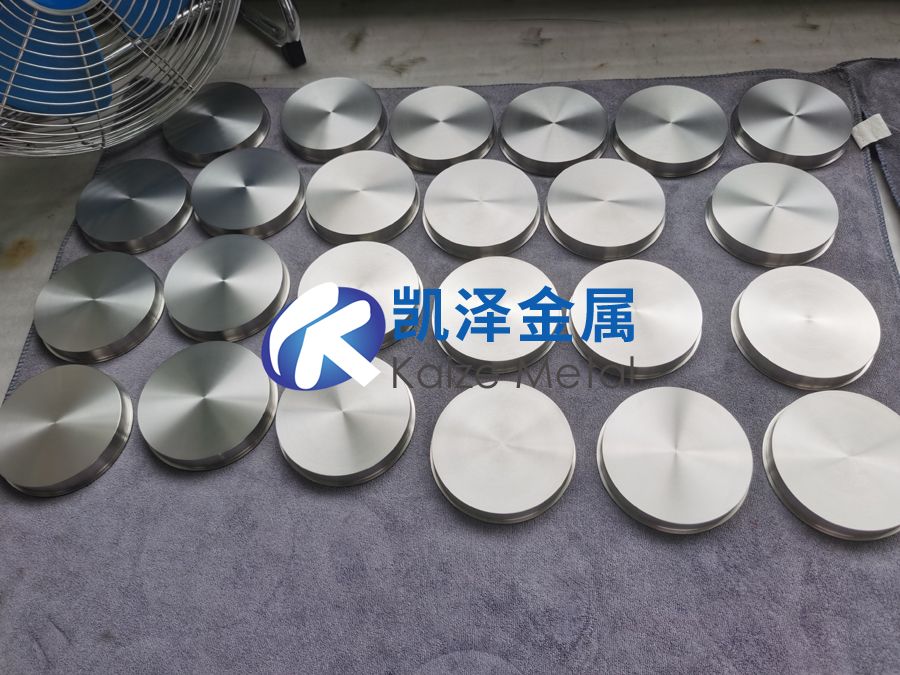

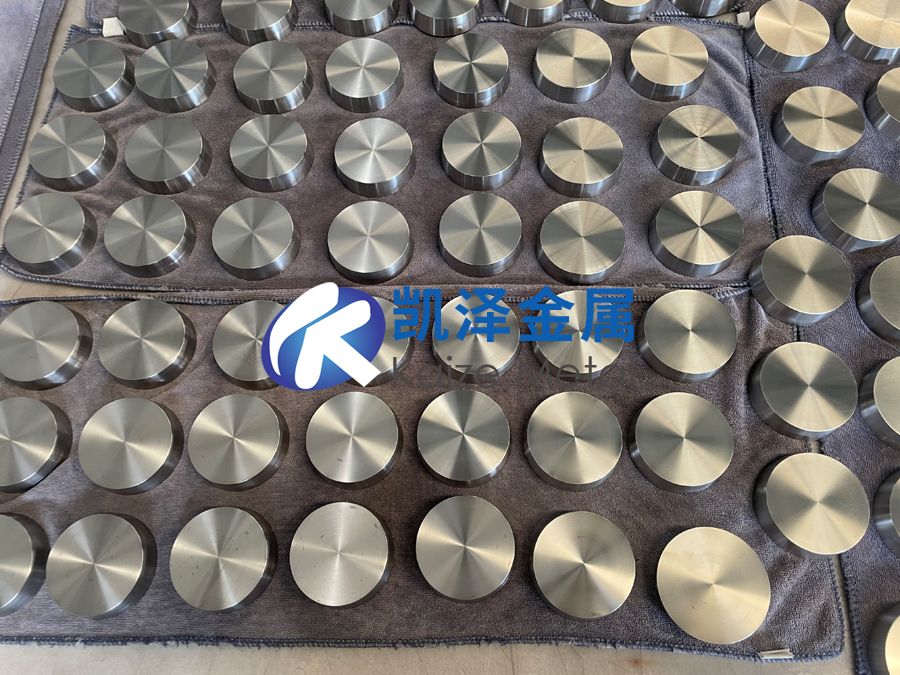

二、純鈦靶材生產(chǎn)工藝流程
| 工序 | 工藝細(xì)節(jié) | 技術(shù)難點 |
| 原料提純 | 海綿鈦（Kroll法）→氫化脫氫（HDH）→電子束熔煉（EBM）→純度提升至5N級 | 氧、氮雜質(zhì)控制（需真空度≤10?? Pa） |
| 成型加工 | 熱等靜壓（HIP，1200℃/100MPa）→多向鍛造→軋制→靶材密度≥4.5g/cm3 | 避免熱加工開裂（鈦導(dǎo)熱性差） |
| 熱處理 | 真空退火（750℃/2h）→晶粒細(xì)化至ASTM 5-7級，消除殘余應(yīng)力 | 防止退火過程表面氧化（需充氬保護(hù)） |
| 精密加工 | CNC車削→鏡面拋光（Ra≤0.05μm）→超聲波清洗（去離子水+異丙醇） | 表面粗糙度控制（影響鍍膜均勻性） |
| 綁定焊接 | 釬焊（Cu或Ag基焊料）→背板（銅/鉬）結(jié)合強(qiáng)度≥50MPa（半導(dǎo)體級要求） | 界面熱膨脹系數(shù)匹配（鈦-CTE:8.6×10??/K） |
三、執(zhí)行標(biāo)準(zhǔn)與質(zhì)量要求
1、國際主流標(biāo)準(zhǔn)
| 標(biāo)準(zhǔn)類型 | 標(biāo)準(zhǔn)編號 | 關(guān)鍵指標(biāo) |
| 半導(dǎo)體級 | SEMI F104-0308 | 純度≥99.999%（5N），晶粒度≤50μm，表面粗糙度Ra≤0.1μm |
| 工業(yè)級 | ASTM F3049 | 純度≥99.9%（3N），氧≤500ppm，氫≤30ppm |
| 核工業(yè)級 | ASTM B811 | 氫含量≤0.015%，輻照后尺寸變化率≤0.1% |
2、中國國家標(biāo)準(zhǔn)
| 標(biāo)準(zhǔn)類型 | 標(biāo)準(zhǔn)編號 | 適用范圍 |
| 通用級 | GB/T 38976-2020 | 純度≥99.95%，厚度公差±0.1mm，晶粒度≤100μm |
| 高純級 | YS/T 1497-2021 | 純度≥99.995%（4N5），金屬雜質(zhì)總量≤50ppm |
| 醫(yī)療級 | YY/T 0605.9-2016 | 生物相容性（細(xì)胞毒性≤1級），表面溶出物符合ISO 10993 |
四、核心應(yīng)用領(lǐng)域與技術(shù)需求
| 應(yīng)用領(lǐng)域 | 典型應(yīng)用 | 技術(shù)要求 |
| 半導(dǎo)體制造 | 銅互連阻擋層（Ti/TiN） | - 純度≥99.999% |
| - 晶粒尺寸≤30nm（3nm制程） |
| - 濺射速率穩(wěn)定性±2% |
| 光學(xué)鍍膜 | AR/VR鏡片增透膜（TiO?） | - 膜厚均勻性±1%（Φ300mm靶） |
| - 折射率可調(diào)（2.0-2.7） |
| 生物醫(yī)療 | 骨科植入物表面涂層 | - 生物相容性認(rèn)證（FDA/CE） |
| - 表面孔隙率10-50μm（促進(jìn)骨整合） |
| 裝飾鍍層 | 智能手表TiN金色鍍層 | - 色彩一致性（ΔE≤0.5） |
| - 耐磨性≥8H鉛筆硬度 |
| 新能源 | 固態(tài)電池集流體界面層 | - 超薄鍍層（≤20nm） |
| - 鋰離子遷移數(shù)≥0.6 |
五、選材注意事項
| 選型維度 | 選型建議 |
| 純度選擇 | - 半導(dǎo)體：≥5N（99.999%） |
| - 光學(xué)/醫(yī)療：≥4N5（99.995%） |
| - 工業(yè)：≥3N（99.9%） |
| 尺寸匹配 | - 靶材直徑需大于基板20%（避免邊緣效應(yīng)） |
| - 厚度公差控制±0.05mm（旋轉(zhuǎn)靶關(guān)鍵） |
| 背板設(shè)計 | - 高溫應(yīng)用選鉬背板（CTE 5.2×10??/K） |
| - 低成本場景選銅背板（需鍍鎳防擴(kuò)散） |
| 供應(yīng)商評估 | - 查驗熔煉爐次報告（同一批次純度波動≤0.001%） |
| - 要求提供濺射測試數(shù)據(jù)（膜層電阻/附著力） |
六、市場現(xiàn)狀與未來趨勢
1、競爭格局
| 廠商類型 | 代表企業(yè) | 技術(shù)優(yōu)勢 |
| 國際龍頭 | 霍尼韋爾（美）、東曹（日） | 12英寸靶材市占率＞80%，掌握EBCHM熔煉專利 |
| 國內(nèi)突破 | 江豐電子、有研新材 | 7nm節(jié)點靶材量產(chǎn)，成本比進(jìn)口低30% |
2、技術(shù)挑戰(zhàn)
大尺寸靶材：18英寸靶晶粒均勻性控制（≤±5%）
超高純度：6N級（99.9999%）鈦的工業(yè)化提純（雜質(zhì)≤0.1ppm）
成本控制：電子束熔煉能耗＞5000kWh/噸，需開發(fā)新型電解法
3、新興方向
復(fù)合結(jié)構(gòu)靶：鈦/鉭雙層靶（DRAM存儲電極）
柔性濺射：可彎曲鈦靶（厚度≤0.2mm）用于卷對卷鍍膜
再生循環(huán)：廢靶回收再利用率＞95%（減少海綿鈦依賴）
七、典型問題與解決方案
| 常見問題 | 原因分析 | 解決方案 |
| 鍍膜顆粒缺陷 | 靶材微孔/夾雜物 | 熔煉時增加EBM掃描次數(shù)（≥3次精煉） |
| 濺射速率不均 | 晶粒尺寸梯度分布 | 優(yōu)化鍛造比（≥4:1），β退火工藝調(diào)整 |
| 背板脫焊 | 熱應(yīng)力失配（鈦-CTE＞銅） | 改用鉬背板+梯度焊料（Cu/Mo/Cu夾層） |
總結(jié)：純鈦靶材應(yīng)用決策樹
確定應(yīng)用場景→ 半導(dǎo)體/光學(xué)/醫(yī)療/工業(yè)
匹配純度等級→ 3N/4N5/5N/6N
選擇加工工藝→ 熔煉方式（EBM/VAR）、綁定技術(shù)
驗證性能指標(biāo)→ 濺射測試（速率/均勻性）、第三方認(rèn)證
評估供應(yīng)鏈→ 熔煉批次一致性、交貨周期、技術(shù)支持
通過系統(tǒng)化選型與工藝優(yōu)化，純鈦靶材可充分發(fā)揮其高純度、耐腐蝕及生物相容性優(yōu)勢，滿足高端制造領(lǐng)域嚴(yán)苛需求。
相關(guān)鏈接
